Strv Fm-21 1/25 12 мес. назад (02.12.2021 21:52)
Долгоиграющий проект. Захотелось вот его мне замоделить.
(Краткое описание прототипа: Стридсвагн фм/21 (швед. Stridsvagn fm/21, stridsvagn — танк) - шведский лёгкий танк, разработанный в 1918 году в Германии, незадолго до конца Первой мировой войны, как Lk II (нем. Leichte ampfwagen — лёгкая боевая машина). В связи с поражением Германии в войне, танк Lk II так и не поступил на вооружение Германской армии. Однако, шведское правительство нашло способ приобрести десять танков, хранившихся на заводе в Германии в разобранном состоянии. Под видом сельскохозяйственного оборудования танки были переправлены в Швецию и там собраны.(взято с ВИКИ).
Музейное фото прототипа даной модели

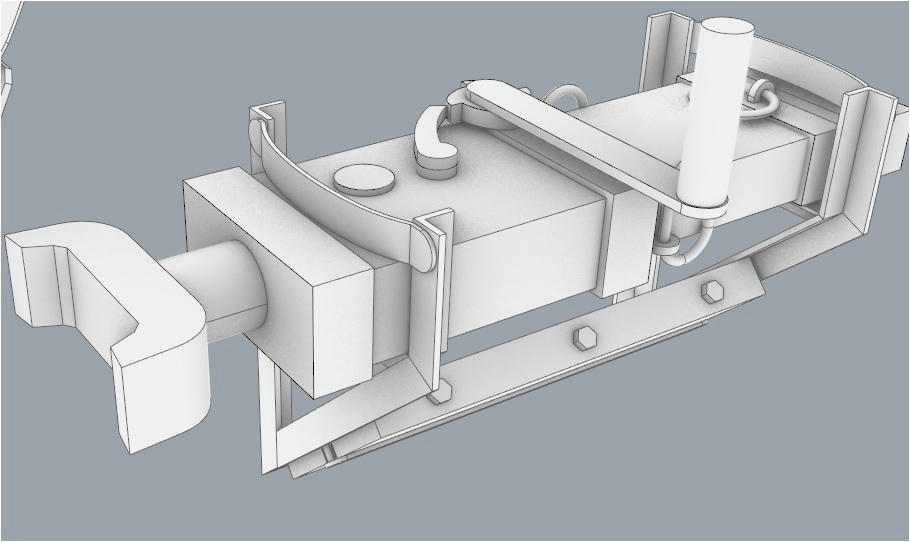

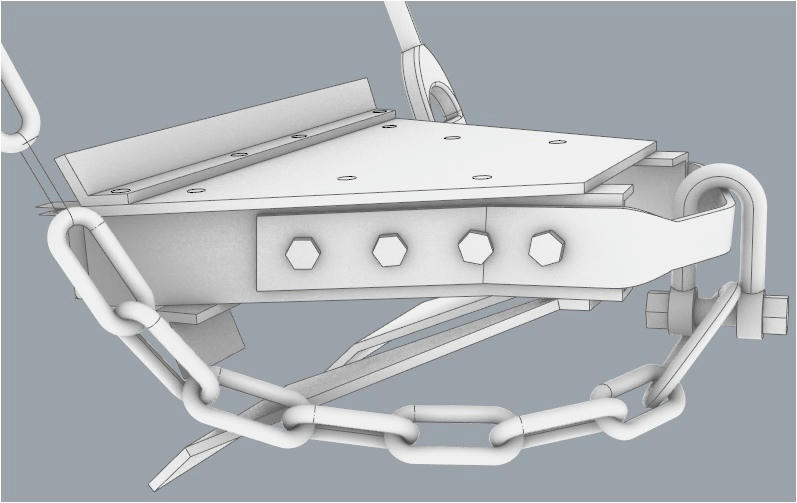

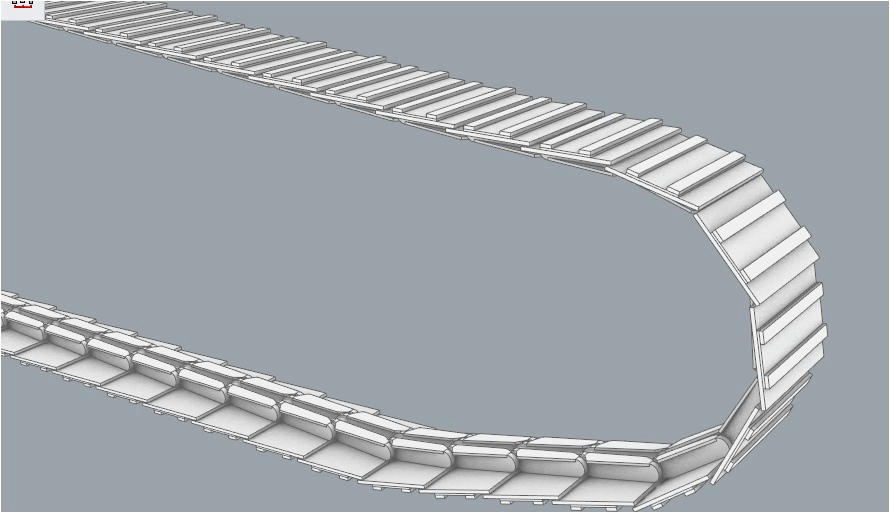

Общие виды модели без расшивки и камо



Общие виды с расшивкой.

Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#49085
PSkotch
Новичок
Постов: 8
graphgraph
Репутация: 3
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Re:Strv Fm-21 1/25 12 мес. назад (02.12.2021 22:00)
НА сегодняшний день была опробована резка каркаса (как раз осваивал работу с лазерным гравером).

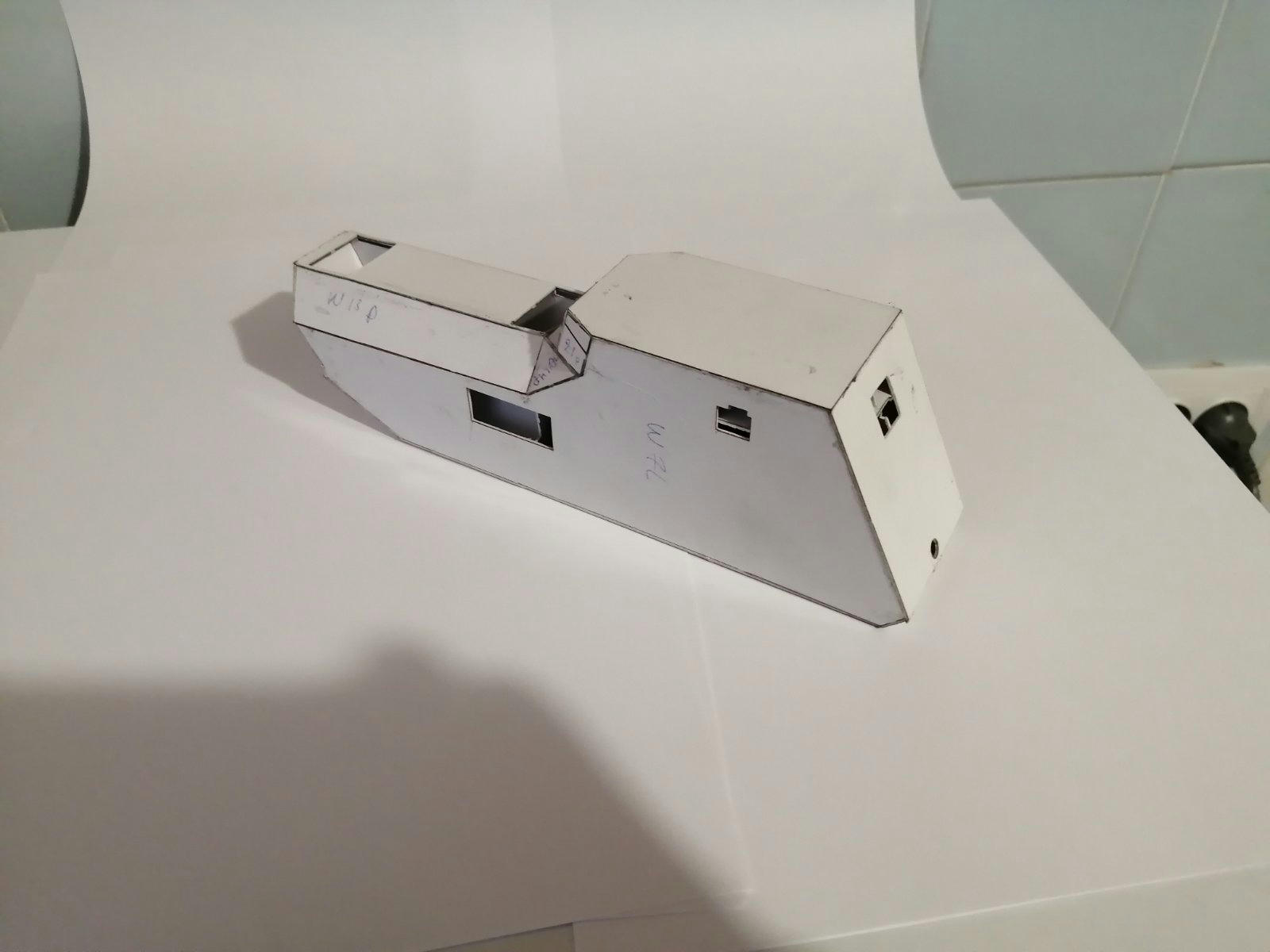

Каркас собран. Собирал каркас просто, чтобы убедиться, что все хорошо сходиться.


Так же каркас был оклеен "шкуркой" поверху с не окончательным вариантом обработки в фотошопе.




Торцы не красил, ибо тест сборка не для выставки).

После этого в шопе еще была работа по правильному освещению заклепок и гаек))

[img size=800]https://www.mediafire.com/convkey/28be/ y19ctq6cjz7zpef9g.jpg[/img]

Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#49086
PSkotch
Новичок
Постов: 8
graphgraph
Репутация: 3
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Re:Strv Fm-21 1/25 12 мес. назад (02.12.2021 22:01)
По мере обновления - буду скидывать картинки и фото.
Вот так выглядит приблизительно все. С обгрязингом.)


Последнее редактирование: 02.12.2021 22:02 Редактировал PSkotch.
Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#49087
Александр Роптанов
( Lancer )

Старейшина
Постов: 500
graphgraph
Репутация: 36
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской lancer1972 Страна, город: Москва День рождения: 07/15
Re:Strv Fm-21 1/25 12 мес. назад (02.12.2021 22:51)
Прикольно.

Будь первым исполнителем своих приказов
Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#49088
Алексей
( Путник )

Ветеран
Постов: 492
graphgraph
Репутация: 49
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: Омск День рождения: 05/17
Re:Strv Fm-21 1/25 12 мес. назад (03.12.2021 07:24)
Позиционирование деталей каркаса по "принципу Масяни"? "Ну ты как-нибудь так... как-нибудь так..."
Может, всё-таки сделать паз-шип?

Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#49089
PSkotch
Новичок
Постов: 8
graphgraph
Репутация: 3
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Re:Strv Fm-21 1/25 12 мес. назад (03.12.2021 16:25)
Алексей писал(а):
Позиционирование деталей каркаса по "принципу Масяни"? "Ну ты как-нибудь так... как-нибудь так..."
Может, всё-таки сделать паз-шип?

Здраствуйте!

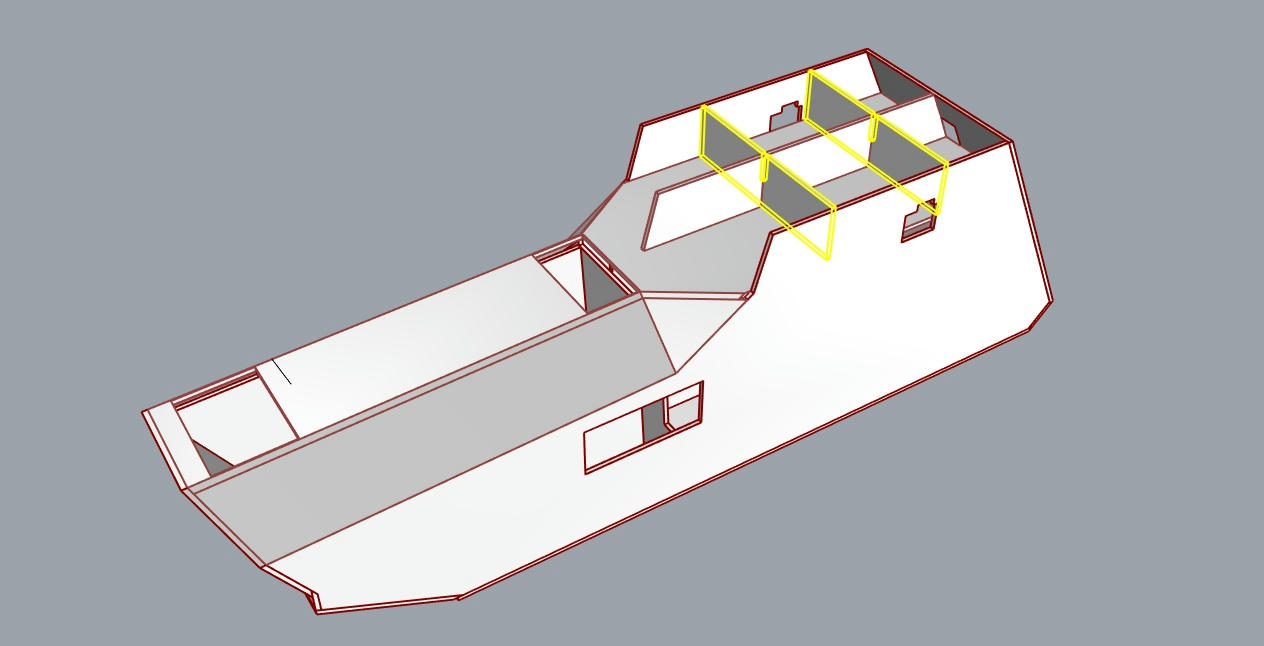

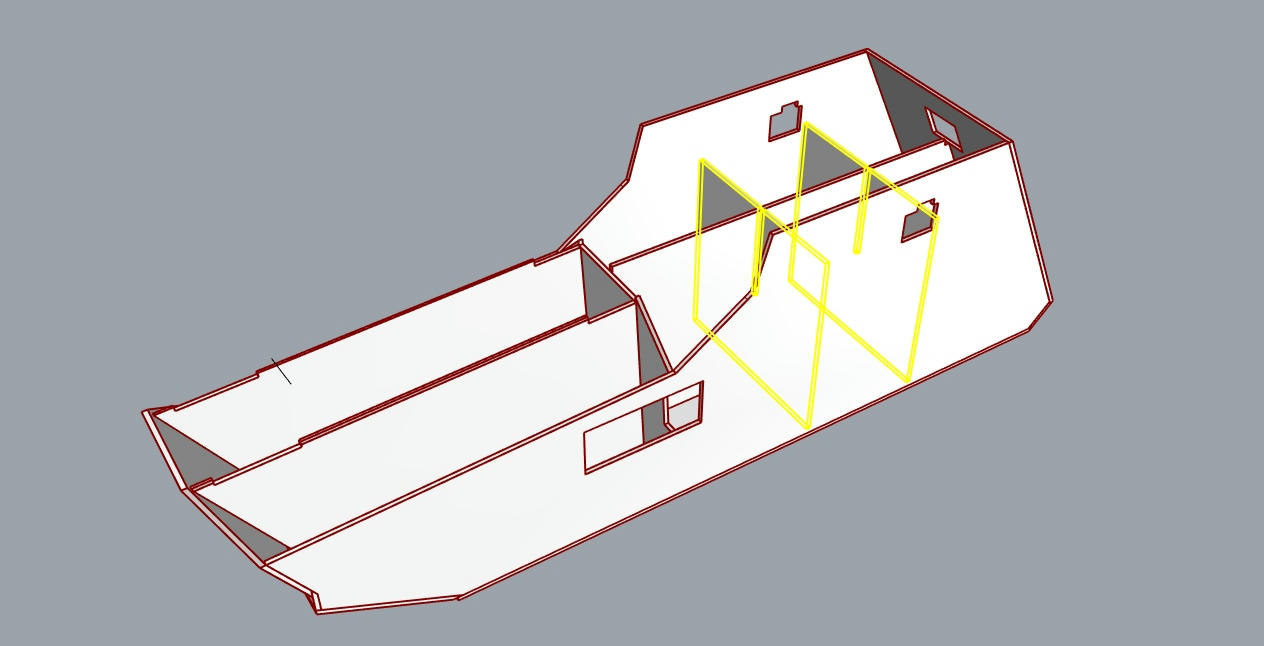

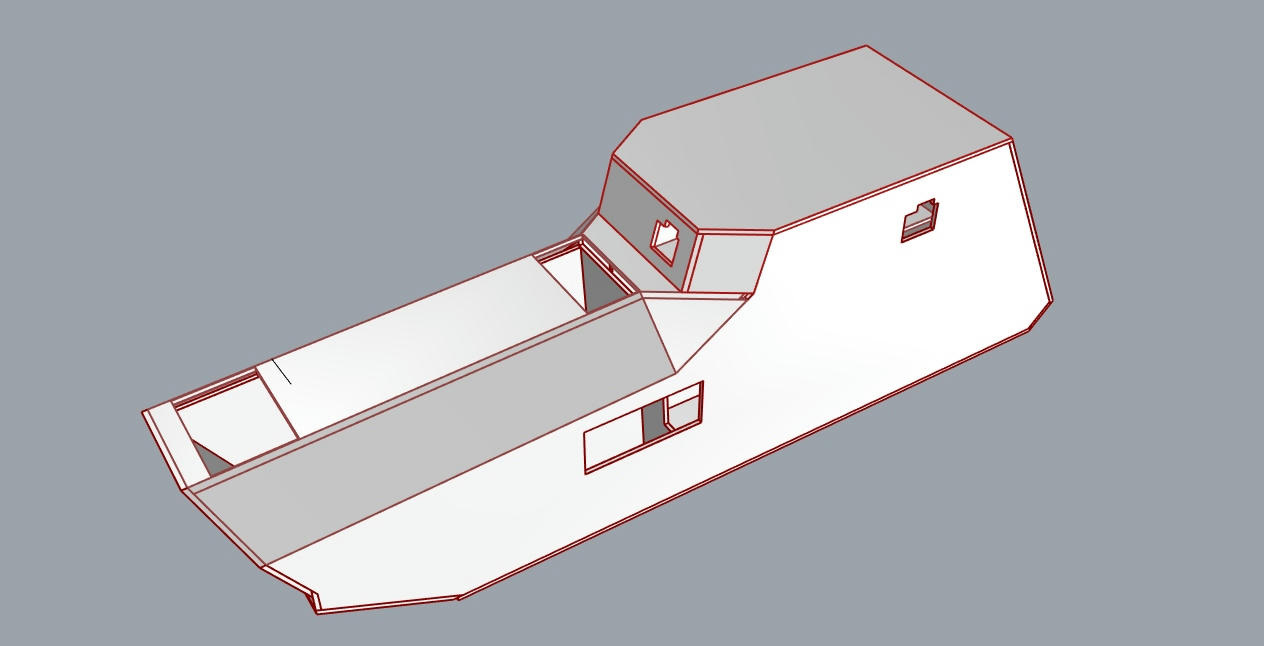

Почему же "по принципу Масяни". Как раз продумывалось так, что бы было и технологично и прочно, и что бы собиралось без напряга и не ломая голову. А по поводу "паз-шип", и да и нет. Внутри - паз-шип. Снаружи - опора на внутренний каркас (думал тоже про паз-шип, но не уверен, не повылазит ли рельеф шипов на чистовой обшивке. Хотя каркас перед установкой чистовой обшивки, можно пройтись, если надо, наждачкой. (И да, я давно в проектировании моделей)).



Но вот думаю теперь, может и вправду добавить паз-шип по максимуму, где можно. Я просто самолеты больше проектирую, там другие принципы рисования каркаса.



Последнее редактирование: 03.12.2021 17:32 Редактировал PSkotch.
Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#49090
Алексей
( Путник )

Ветеран
Постов: 492
graphgraph
Репутация: 49
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: Омск День рождения: 05/17
Re:Strv Fm-21 1/25 12 мес. назад (03.12.2021 17:36)
Я как раз много собирал и авиацию и БТТ, разница огромная.

В авиации первична обшивка, каркас вторичен. Геометрия практически всегда определяется обшивкой.Если обшивка развёрнута хорошо, её можно собрать "чулком" и сделать всю геометрию за счёт обшивки.
Каркас можно спокойно точить и подгонять, чем я сам и занимался даже на разработках Халинского. Каркас в авиации настолько вторичен, что ошибка в каркасе на Р-47 Халинского переехала во все переделки и перекрасы.

В БТТ геометрия полностью определяется каркасом. Обшивкой кривую геометрию каркаса вытащить невозможно. Более того, подрезать обшивку на 0,5-1мм вполне себе обычное дело, на результат практически никогда не влияет.
А вот если каркас по геометрии повело, то всё, привет. Только расчленять и пересобирать заново.
Ну а подточить шипы легко и быстро. В любом случае пройтись надфилем по кромкам деталей каркаса перед сборкой и по стыкам после сборки - это как зубы почистить, на рефлексах.

Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#49091
PSkotch
Новичок
Постов: 8
graphgraph
Репутация: 3
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Re:Strv Fm-21 1/25 12 мес. назад (03.12.2021 22:43)
Значит добавлю шипов и пазов. Думаю только проще собирать будет, а по времени это не много займет). Тем более каркас заложен 1мм.

Последнее редактирование: 03.12.2021 22:44 Редактировал PSkotch.
Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#49111
Илья
( Илья70 )

Основатель
Постов: 6291
graph
Репутация: 818
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: г.Жуковский М.О. День рождения: 06/17
Re:Strv Fm-21 1/25 12 мес. назад (04.12.2021 22:35)
Привет Павел!!!
Рад видеть на форуме!!!
F-102 хорош!!!
Очень жду эту разработку.

Последнее редактирование: 04.12.2021 22:37 Редактировал Илья70.
Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#49112
PSkotch
Новичок
Постов: 8
graphgraph
Репутация: 3
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Re:Strv Fm-21 1/25 12 мес. назад (04.12.2021 23:06)
Илья писал(а):
Привет Павел!!!
Рад видеть на форуме!!!
F-102 хорош!!!
Очень жду эту разработку.


Привет Илья!
Благодарю!
Ф-102 надо развернуть. А я как подумаю, сколько там работы - страшно становиться!) Оттягиваю все! Да и плюс ко всему он будет в разных окрасах))
