Лёгкий танк Т-70. Ленинградский фронт, январь 1944 г. (самодел)
(4 чел.) Владислав, Дмитрий, Павел, (1) Гость
ВнизСтраница: 123456
Сообщения темы: Лёгкий танк Т-70. Ленинградский фронт, январь 1944 г. (самодел)
#42996
Professor T-26
Бывалый
Постов: 83
graphgraph
Репутация: 39
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: Россия
Re:Лёгкий танк Т-70. Ленинградский фронт, январь 1944 г. (самодел) 5 мес., 2 нед. назад (15.10.2019 22:53)

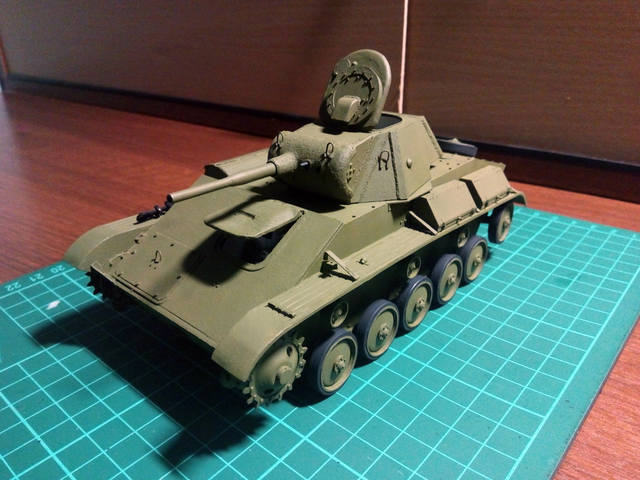

Окрасил модель в базовые цвета.

Наконец стали видны первые результаты вложенных трудов в текстуры поверхностей!

На Т-70 углубился в текстурирование поверхностей ещё глубже, чем на Т-60, где увы не всё получилось, как хотел. ИМХО на этот раз получилось достаточно реалистично сымитировать горячекатаную броню, литую, сварные швы, асбестовые обмотки Правда есть опасения, что это может сыграть против меня при имитации зимнего камуфляжа... "Кошка" для тренировок заведена (старенькая модель модель БТ-5), на ней буду параллельно тестить как что ложиться и получается с тонировкой. Ну а пока вот что получается:


картон - это вам не какой-нибудь картон, а конструкционный материал!
© Professor T-26
Смоляные отливки для нужд картонного моделизма
Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#43455
Professor T-26
Бывалый
Постов: 83
graphgraph
Репутация: 39
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: Россия
Re:Лёгкий танк Т-70. Ленинградский фронт, январь 1944 г. (самодел) 2 мес., 3 нед. назад (10.01.2020 23:33)
Новогодние праздники прошли очень ударно и продуктивно - сама модель Т-70 полностью закончена! Правда ещё идёт работа над подставкой, но это уже бонус)
По ходу работы старался делать фото,а главное вёл записи по отрабатываемым технологиям в блокнотик.

Тут надо сделать небольшое пояснение: зимний камуфляж для меня пока является крепким орешком - ещё ни одна моя работа в этом амплуа не удостаивалась высоких оценок на выставках. "Зиму" в броне я очень люблю, и в каждой своей серии моделей одну из них отправляю "мёрзнуть". В текущей серии моделей (Т-60, Т-70, СУ-76М) такой моделью стал Т-70.

К делу тонирования решил на сей раз подойти не просто серьёзно, а прямо-таки капитально. Помуштровал массу доступных источников (форумы, видео, мастер-классы, статьи и пр.). Закупился модельной химией на хорошенькую сумму. Ну а дальше, как завещал классик, "пошёл тренироваться на кошках". На тренировку ушло 10 месяцев! В качестве "малой кошки" был специально изготовленный макет аля "рубка САУ" с кучей обвеса. "Большой кошкой" - старенькая модель БТ-5, года 2005 разработки и постройки. О долгом пути стязаний этих кошек, и о выводах по технологиям я наверно потом запилю отдельную тему (на ОКБ или DishModels), т.к. узнал и освоил много нового, но для самого Т-70 пригодилась лишь часть всего этого, и тут об этом писать будет не уместно. Так что пока изложу кратно и применительно к Т-70.

Поняв, каким путём идти, принялся к тонированию.

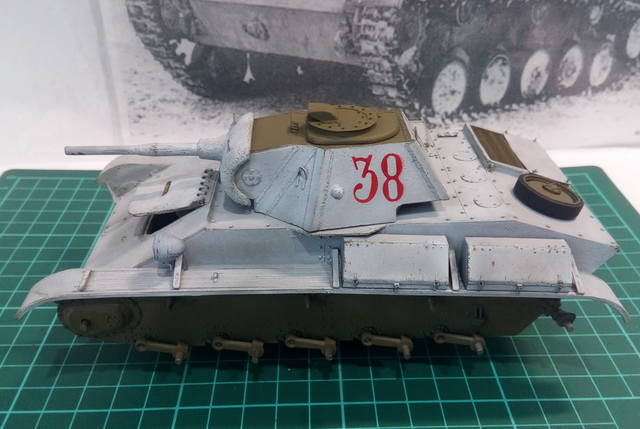

Первым делом нанёс белый камуфляж. На фото прототипа он весьма свежий, лишь с небольшими потёртостями и царапинами. При этом крыша башни, борта корпуса, небольшие участки низа маски и самой пушки остались в базовом окрасе. Чтобы защитить крышу башни и борта использовал модельный скотч. Основа белого камуфляжа - белая акриловая краска плюс специальная присадка для возможности стирания краски. Рваные участки низа маски и на самой пушке - обильно наносил средство для лущения. Процесс нанесения потёртостей и царапин сильно ограничен по времени высыхания, очень ответственная и нервная процедура оказалась. Основное орудие - плоская кисть, смоченная в воде. Локальные царапины и мелкие выщерблинки белой краски произвёл деревянной зубочисткой и методом "сухого спонжа с краской". Откидной люк МТО плохо обтёрся, пришлось целиком перекрашивать этот узел, начиная с базы. Огрехи, которые замечал, себе не прощал, решил биться до конца, не смотря на дополнительное время и трудоёмкость. В итоге результатом остался доволен - получилось и достаточно реалистично, и весьма похоже на фото прототипа.

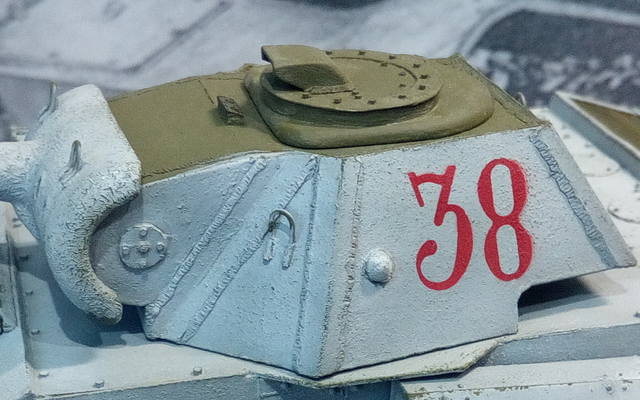

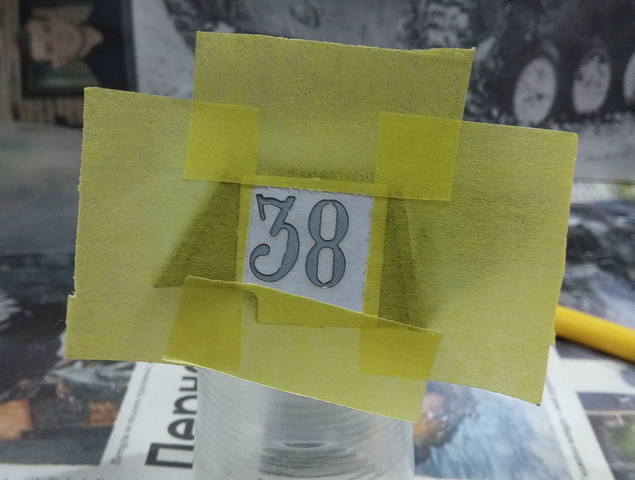

Далее нанёс тактический номер "38" на башню с обеих сторон. Трафарет вырезал лазером (благо теперь есть свой лазерный резак!) на тонкой самокляеящейся бумаге. Вокруг башню укрыл модельным скотчем. Цвет - красный. Всегда опасаюсь этого цвета на модели - малейшая капелька становится не стираемым, не закрашиваемым пятном, да и сам аэрограф очень сложно отмыть от следов красного. В одном месте модельный скотч не полностью прилёг к башне (район пробки для стрельбы из пистолета) и получилось лёгкое напыление красного поверх белого камуфляжа... Чтобы победить сей недуг ушло дня 3 упорной работы...



Итак, основные цвета на модель нанесены, уже смотрится довольно интересно, но впереди ещё много этапов тонирования.

Последнее редактирование: 11.01.2020 08:14 Редактировал Professor T-26.
картон - это вам не какой-нибудь картон, а конструкционный материал!
© Professor T-26
Смоляные отливки для нужд картонного моделизма
Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#43478
Professor T-26
Бывалый
Постов: 83
graphgraph
Репутация: 39
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: Россия
Re:Лёгкий танк Т-70. Ленинградский фронт, январь 1944 г. (самодел) 2 мес., 2 нед. назад (13.01.2020 22:39)
Продолжаю освещать процесс тонирования.

Базовый костяк техник подчерпнул из мастер-классов Владимира Яшина. По некоторым вопросам консультировался у него лично, подсказал по спорным моментам, за что ему большое спасибо.

Сколы краски. Прототип не сильно потрёпаный, поэтому нанёс лишь ободранность краски до резины на отбойнике люка башни и упорах балансиров задних опорных катков. По идее краска с них должна была облезать довольно быстро.



Для защиты белого камуфляжа и преславутого красного номера, покрыл все эти участки из аэрографа сатиновым акриловым лаком (смесь 1:1 с водкой, или лучше со спиртом и водой, тогда лак/спирт/вода в отношении 1,0/0,5/0,5). Лак надо смешать заранее, чтобы он хорошенько растворился. Если намешать сразу - будет ложиться кляксами и забивать сопло.

Так, как модель несёт на себе фактически двухцветный камуфляж (бело-зелёный), причём с довольно чёткими границами, задачка усложнилась пропорционально.

Во-первых, для выравнивая тона обеих цветов между собой требовалось нанести фильтр. Скажу честно - очень скептически к нему относился, пока сам не попробовал. На фото ниже хорошо видна разница до и после нанесения фильтра.



Помимо непосредственно выравнивания тона, получился своеобразный эффект приглушения и аля равномерного запыления - белый перестал быть кипельно-белым, а зелёный перестал выглядеть "как только с конвеера". Фильтром покрыл модель целиком. Нижнюю часть корпуса и ходовой покрыл в 3 слоя фильтра.

Цвет фильтра подбирал сам, исходя из восприятия итогового результата. Готовые фильтра для белого и для зелёного не подошли. В итоге мой рецепт: 2 мл фильтра "серый для белого" + 0,5 мл фильтра "тёмно-коричневый для Nato и зелёной техники" + 7,5 мл уайт-спирита (лучше нанести 2 тонких слоя, чем за один раз испортить модель толстым слоем фильтра). Аэрографом нанести фильтр на удивление не удалось - он почти мгновенно забивал сопло, хоть и очень очень жидкий. В итоге наносил широкой плоской кистью. Излишки с кисти удалял бумажным полотенцем. Фактически наносил фильтр слегка влажной кистью - так получается тонкий ровный слой. На фото ниже показаны ингредиенты и цвет самодельного фильтра.


картон - это вам не какой-нибудь картон, а конструкционный материал!
© Professor T-26
Смоляные отливки для нужд картонного моделизма
Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#43507
Professor T-26
Бывалый
Постов: 83
graphgraph
Репутация: 39
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: Россия
Re:Лёгкий танк Т-70. Ленинградский фронт, январь 1944 г. (самодел) 2 мес., 2 нед. назад (16.01.2020 22:39)

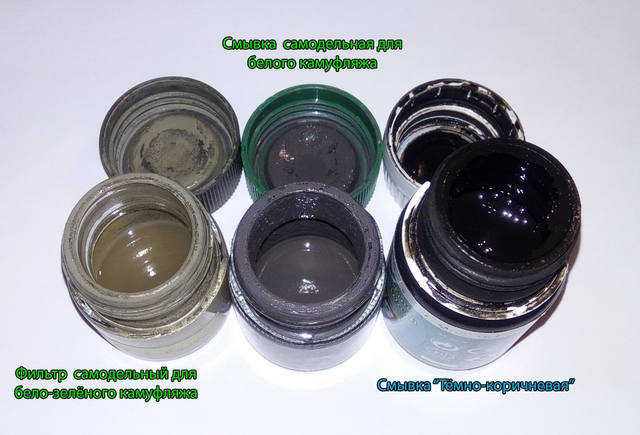

Смывки
Сначала пробовал подобрать одну смывку для всей модели - результаты не понравились. Испробовав разные комбинации, пришёл к выводу, что смывку надо производить двумя цветами:
- для "зелёных участков" классической "тёмно-коричневой"
- для "белых участков" - самодельной смывкой (мой рецепт таков: 1 мл смывки "нейтральная коричневая" + 0,5 мл смывки "тёплая белая"). Оттенки ингредиентов и итоговой смывки видны на фото ниже.

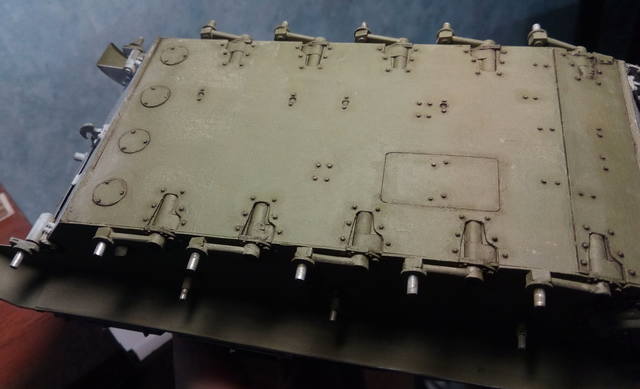

Сначала на модели нанёс смывку на зелёные участки. Наносил, признаюсь честно, с большим количеством клякс и потёков, зная что в последствии всё лишнее будет убрано и растушёвано кистью. Сразу после нанесения смотрится очень страшно, после доработки кистью (спустя сутки сушки) - гораздо лучше.



Затем нанёс смывку для белого камуфляжа. На этот раз наносил максимально аккуратно, т.к. излишки достаточно тёмной смывки на белом камуфляже "безнаказанно" растушевывать кистью весьма проблематично - можно легко получить просто грязный танк.
На сварных швах делал так называемую мягкую смывку: поверхность слегка увлажнял уайт-спиритом, а затем наносил смывку. При этом она растекается очень тонким слоем, подчёркивая мелкие ложбинки сложной поверхности. Эффект очень тонкий, поэтому наносил дважды.


картон - это вам не какой-нибудь картон, а конструкционный материал!
© Professor T-26
Смоляные отливки для нужд картонного моделизма
Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#43509
Виктор М.
( maps )

Старейшина
Постов: 921
graphgraph
Репутация: 26
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: Тюмень День рождения: 02/16
Re:Лёгкий танк Т-70. Ленинградский фронт, январь 1944 г. (самодел) 2 мес., 2 нед. назад (17.01.2020 04:17)
Шикарно!
Жаль так не умею.

Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#43520
Professor T-26
Бывалый
Постов: 83
graphgraph
Репутация: 39
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: Россия
Re:Лёгкий танк Т-70. Ленинградский фронт, январь 1944 г. (самодел) 2 мес., 2 нед. назад (17.01.2020 22:51)

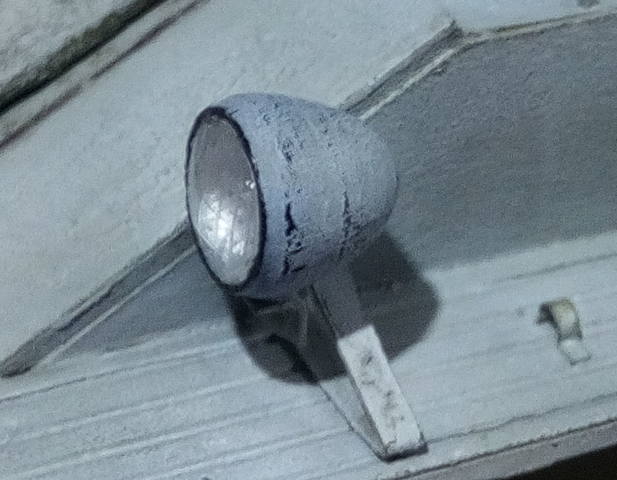

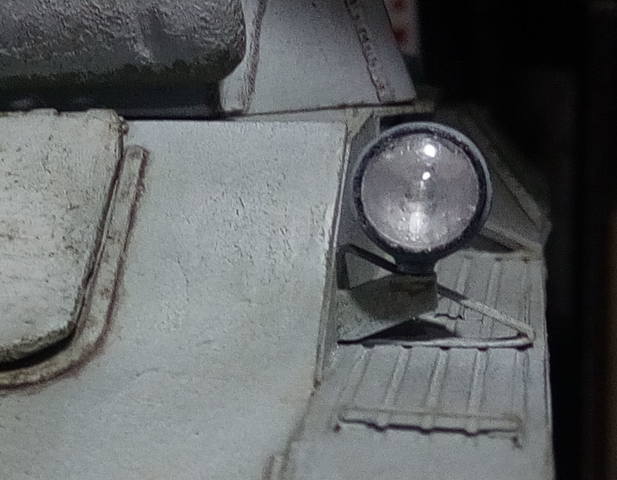

Фара

Корпус фары изготовил из картона, после чего долго и упорно доводил её до нужной формы с помощью акрилового грунта и шкурки. "Лампочка" внутри - тянутый прозрачный упаковочный пластик. Из него же сделана линза. Для придания выпуклой формы, я грею пластик над свечкой, после чего прессую стальным шариком на линейке с круглым отверстием подходящего диаметра. Затем по линейке наношу иглой циркуля насечку. Вырезаю, шлифую в номинал, чтобы вставало без зазора. Очень важно - все элементы фары надо клеить чем-то нейтральным, чтобы не помутнел прозрачный пластик (нельзя цианокрилаты например). Идеальный вариант - прозрачные "жидкие гвозди" (силиконы, МС-полимеры подойдут). Корпус покрыл чёрным акрилом. Далее белый камуфляж по описанной ранее технологии. Линзу при этом укрывал маской из модельного скотча.
П.С. Форму кронштейна фары замерил в музее Вадима Задорожного, за что получил от охранника вежливое приглашение пойти подальше осматривать экспозицию, не смущая его моим штангенциркулем на виду у всех



На фото прототипа кстати видно, что крепление лопаты есть, а вот самой лопаты нет, по крайне мере на штатном месте. И на том спасибо, немного облегчили мне задачу с ЗИПом.

Трос

Как я уже писал ранее, трос для этой модели стал самым сложным, из тех, что я делал. Соответственно, хотелось эффектно его подчеркнуть. К сожалению, сделать его ржавым или сильно потёртым было нельзя (машина довольно новая). Делать классическую смывку бессмысленно, т.к. сам трос чёрный, и темнее смывки не сделать. Делать "пылевую" смывку не вариант, т.к. зима... Перекрашивал трос несколько раз... В итоге остановился на фильтре + натёр методом сухой кисти тёмно-серой краской, придав визуально объёма.





На последнем фото виден красный кормовой фонарь (извиняюсь, что не резко). Его вытянул из прозрачного пластика, внутрь залил красный акрил. В итоге получил гладкую красную "пимпочку", которую вставил в цилиндр корпуса фонаря.

Последнее редактирование: 17.01.2020 22:54 Редактировал Professor T-26.
картон - это вам не какой-нибудь картон, а конструкционный материал!
© Professor T-26
Смоляные отливки для нужд картонного моделизма
Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#43521
Виталий
( Jovi )

Бывалый
Постов: 57
graphgraph
Репутация: 3
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: г. Амурск День рождения: 10/17
Re:Лёгкий танк Т-70. Ленинградский фронт, январь 1944 г. (самодел) 2 мес., 2 нед. назад (18.01.2020 02:31)
Фара и трос выглядят шикарно.Классно!!!

Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#43522
Professor T-26
Бывалый
Постов: 83
graphgraph
Репутация: 39
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: Россия
Re:Лёгкий танк Т-70. Ленинградский фронт, январь 1944 г. (самодел) 2 мес., 1 нед. назад (19.01.2020 14:39)

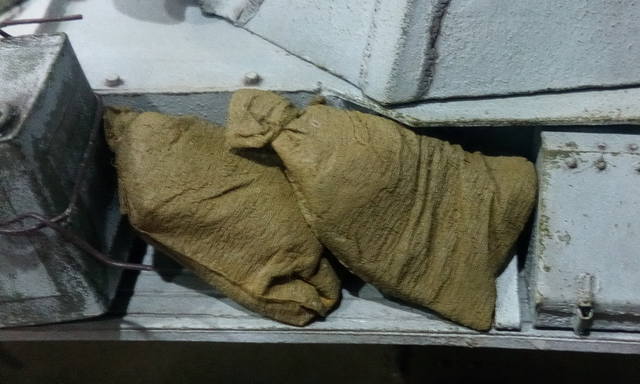

Мешки

Изучив передовой опыт мешкостроения, выбрал за базу подходящий метод, но доработал его под себя. В оригинале технологии, общая идея - склеить из салфетки мешочек, засыпать его чем-то сыпучим до отвала, завязать ниткой и окрасить. Т.е. получался, как правило, мешок с песком для защиты окопов или танка. Мне же необходимо было придать мешкам сильную изогнутость и смятость, складки "ткани", причём чтобы они были стабильными (чтобы не исчезли со временем, и их можно было бы тонировать без опасения повредить). В итоге мой рецепт таков:
1) Из салфетки изготавливаю мешочки нужного размера.
2) Засыпаю внутрь быстротвердеющий сухой гипс (примерно на половину, может чуть больше, главное не до верху, а то мешочек будет как надутый воздушный шарик). Завязываю ниткой верх мешочка.
3) Укрыв часть модели тонкой пищевой плёнкой (для защиты от влаги), укладываю мешочки на нужное место крыла, придаю первичную форму - делаю заломы, складки ткани. Что-то получает само при укладке на крыло.
4) Мягкой кистью наношу на всю поверхность мешочков простую воду. Очень важно, чтобы гипс промок, но не превратился в жижу, иначе мешочек тут же превратиться в ... ну вы поняли во что. Плоской кистью средней жёсткости дорабатываю складочки. Даю хорошенько высохнуть конструкции.
5) Крашу аэрографом в базовый цвет "аля брезент". Намешал его отдельно, тон подбирал чтобы не сливался с базой танка.
6) Далее всё тот же самодельный фильтр и смывка тёмно-коричневая.

Брезент

Из чего его только не делают... Перепробовав ряд материалов, в итоге сделал из обёрточной бумаги времён СССР, которой оборачивали рулоны с калькой (чего только на родном заводе не найдёшь). Собственно именно за калькой я и охотился, захватив кусочек обёртки. И именно она оказалась идеальным материалом, а не сама тонкая калька! По фактуре это что-то типа супер тонкой крафтовой бумаги. Раскроив добрый кусок (чтобы по размеру хватило танк укрыть), сложил его в несколько раз и скатал. Далее намочил тёплой водой и придал некоторые изогнутые формы (брезент налезает на запасной каток).
Далее красил и тонировал аналогично мешкам.





Канистра

На фото прототипа канистра тоже в зимнем камуфляже, и весьма потрёпанная жизнью. Помимо непосредственно зимнего камуфляжа, не удержался от соблазна сделать обильные масляные/топливные потёки, да ещё и с накопившейся грязью . В итоге канистру ушатал даже немого сильнее, чем на фото.
Из тонкой медной проволоки сделал проволоку (чудеса алхимии ) крепления этой самой канистры.
П.С. По ходу установки канистры стало ясно, почему она стоит наклонно на вроде бы ровном крыле - прямо под её дном находится кронштейн крепления отсутствующей на танке лопаты.


Последнее редактирование: 19.01.2020 14:40 Редактировал Professor T-26.
картон - это вам не какой-нибудь картон, а конструкционный материал!
© Professor T-26
Смоляные отливки для нужд картонного моделизма
Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#43553
Professor T-26
Бывалый
Постов: 83
graphgraph
Репутация: 39
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: Россия
Re:Лёгкий танк Т-70. Ленинградский фронт, январь 1944 г. (самодел) 2 мес., 1 нед. назад (20.01.2020 23:04)

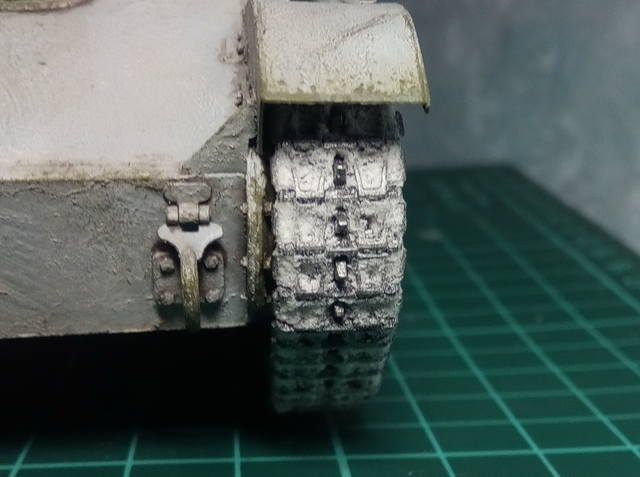

Гусеницы

Тут в принципе всё по классике - база - смесь чёрного акрила и "ган металл". Далее дорожки, гребни, грунтозацепы прокрасил акриловым металликом (смесь "ган металл" и "сильвер хром"). Поверх нанёс всё тот же самодельный фильтр. Ну а дальше самое интересное...

... Снег

За окном этой зимой снега нет совсем, так что черпать вдохновение пришлось с фотографий.

Рецепт "снега" широко известен - смесь ПВА, пищевой соды, воды и белой акриловой краски. Для получения более реалистичного эффекта, поверх нанесённой субстанции (средней густоты - мажется, но не растекается) сеял сухую соду. Получался не подтаявший, а "сухой снег". Не прилипшие излишки смахивал кисточкой и сдувал.
При нанесении снега самое главное - чувствовать меру, ибо очень легко законопатить модель вообще наглухо. Фото прототипа висело прямо напротив глаз, старался ориентироваться на него.

Нанёс таким образом снег на катки, верхушки торсионов, ещё некоторые выступающие части низа корпуса и ходовой, где мог зацепиться снег.

На опытном участке гусеницы пробовал наносить как на катки густой смесью - в итоге получается ровный белый трак...
В итоге на гусеницы субстанцию наносил гораздо более жидкую, и тоже посыпал сухой содой. Так смог нанести чуть более тонкий слой, что на гусеницах проглядывается рельеф трака. До полного высыхания смеси периодически изгибал гусеницы, чтобы не склеились соединения.

Немного жаль, что часть кропотливого труда оказалась скрытой под слоем снега (может далёкие потомки откопают и оценят ), но тут главное, чтобы было похоже на фото прототипа.



П.С. Любопытное замечание. В качестве белого акрила для "снега" использовал старенькую баночку краски "Звезда". Когда она закончилась, решил шикануть, и сделал один из замесов на акриле "Тамия". Так вот, "Тамия" "не захотела" нормально растворяться в данной адской смеси, растеклась отдельными мелкими капельками, и вообще испортила весь замес... Пришлось срочно ехать в магазин за "Звездой"

Последнее редактирование: 20.01.2020 23:09 Редактировал Professor T-26.
картон - это вам не какой-нибудь картон, а конструкционный материал!
© Professor T-26
Смоляные отливки для нужд картонного моделизма
Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#43556
Дмитрий
( samohod )

Основатель
Постов: 2675
graphgraph
Репутация: 338
Пользователь в онлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: Рыбинск День рождения: 12/29
Re:Лёгкий танк Т-70. Ленинградский фронт, январь 1944 г. (самодел) 2 мес., 1 нед. назад (21.01.2020 08:38)
Слов нет!

Любое дело сложное. Ищите то дело, сложность которого вам будет в удовольствие.
Лишь в конце мы обычно узнаем, с чего нужно было начинать.
Старайся делать хорошо - хреново само получится!
Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
