Re:Т-60 завода №37 (самодел) 9 мес., 4 нед. назад (23.10.2016 18:41)
Колпаки опорных катков.

Основа - картонный диск. Выпуклая часть - отливка из эпоксидной смолы (см. несколько постов выше). Отливал за несколько замесов, поэтому разнотонные получились. Болтики - лазерная резка. Центральная пулестойкая головка болта - "мастеклуб".


картон - это вам не какой-нибудь картон, а конструкционный материал!
© Professor T-26
Смоляные отливки для нужд картонного моделизма
Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#33457
Professor T-26
Новичок
Постов: 41
graphgraph
Репутация: 16
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: Россия
Re:Т-60 завода №37 (самодел) 9 мес., 2 нед. назад (05.11.2016 21:57)
Работа потихоньку продолжается.

Крылья

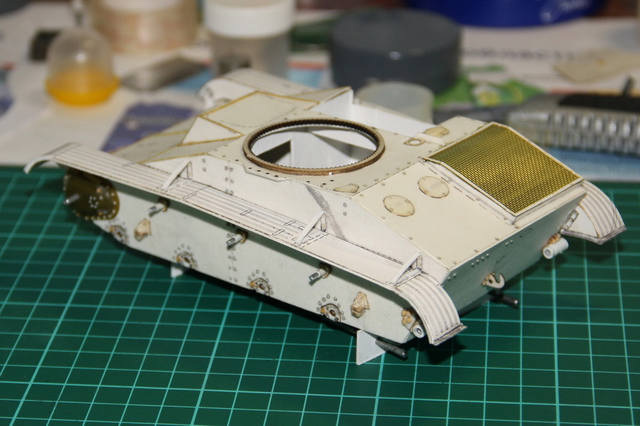

На предыдущих 3 моделях, крылья гнул из алюминиевой жести. На сей раз пришлось от неё отказаться. Виной этому - наличие гофрированных участков. "Пивная жесть", даже отожжёная, слишком жёсткая для придания нужной формы. Жесть от тюбиков наоборот - слишком мягкая, и не будет держать форму в целом (при малейшем задевании за неё, она сомнётся). Да и с разметкой на жести сложного рельефа возникают проблемы... Долго взвешивал все за и против. В итоге остановился на картоне, но не совсем обычном: с одной стороны он плотный и глянцевый, а с другой матовый. Толщина 0,3 мм. Следы от шариковой ручки оставляют на глянцевой поверхности симпатичные канавки. Главное подобрать подходящий стержень. С большим трудом нашёл старую ручку с толстым "носиком". У такой ручки шарик как раз подходящего диаметра (0,6 мм). С тыльной, матовой стороны крылья пропитал жидким цианокрилатом. На фото гофру не очень хорошо видно, но она есть После покраски аэрографом и нанесения пигментов должна проявиться

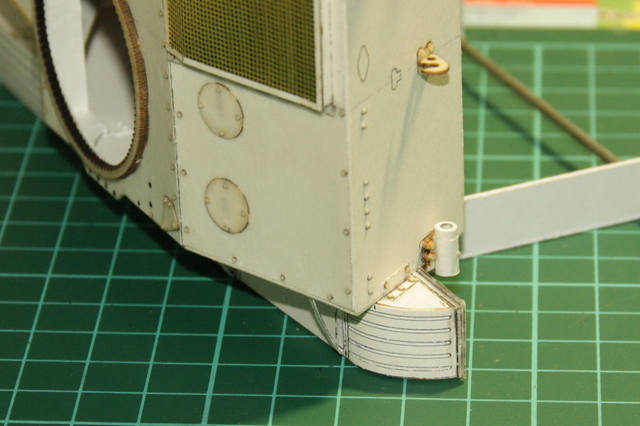

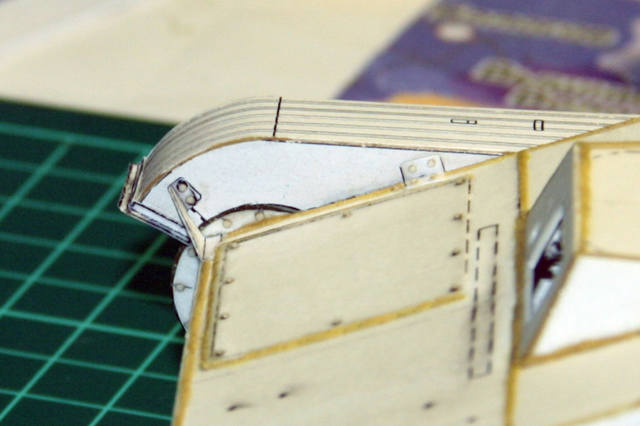

Добил мелочёвку по боковинам корпуса: установил головки болтов вокруг кронштейнов балансиров, изготовил и установил отбойники крайних балансиров, приклеил кронштейны поддерживающих катков.







На последнем фото просматривается изобилие заклёпок на дне

Последнее редактирование: 05.11.2016 21:58 Редактировал Professor T-26.
картон - это вам не какой-нибудь картон, а конструкционный материал!
© Professor T-26
Смоляные отливки для нужд картонного моделизма
Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#33465
Андрей
( tol25k6 )

Ветеран
Постов: 337
graphgraph
Репутация: 81
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: Украина, Черкассы День рождения: 06/05
Re:Т-60 завода №37 (самодел) 9 мес., 2 нед. назад (06.11.2016 13:30)
Professor T-26 писал(а):


Согласен

Режу не точно, но от души и для души.
Лишняя болтовня отвлекает от дела!
Человек славен своими делами!
Бумагу надо экономить!
Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#33717
Professor T-26
Новичок
Постов: 41
graphgraph
Репутация: 16
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: Россия
Re:Т-60 завода №37 (самодел) 9 мес. назад (20.11.2016 00:49)
Ящики ЗИП

Красота модели кроется в мелочах Об некоторых из этих мелочей сегодня и пойдёт речь.

Ящики ЗИП сами по себе атрибут не особо броский и эффектный, как скажем витой трос, или замысловатый домкрат, но и их можно "оживить", добавив ювелирных ништячков

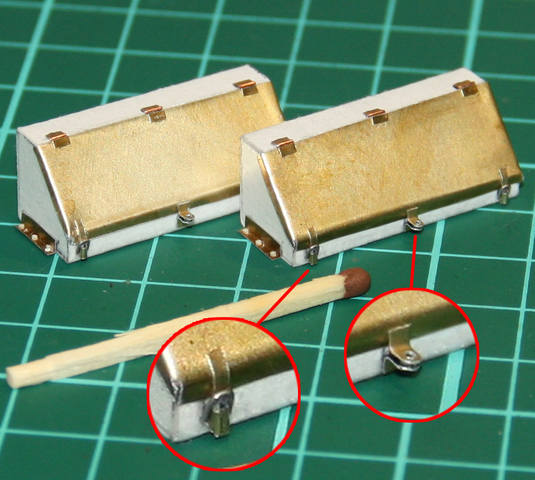

Основа ящиков - картон. Крышки ящиков - пивная жесть толщиной 0,1 мм (термообработанная отжигом для придания пластичности). Вся мелочёвка - пивная жесть и проволока диаметром от 0,15 до 0,35 мм. Особая гордость - защёлки крышек: сами собачки размером 0,7x1,2 мм (!), причём они согнуты буквой П, а не просто монолитные Ну и проушины под замок немногим крупнее сделаны В общем заморочился по-полной, зато результатом вполне доволен



И да, раскрою небольшой секрет: ящики внутри не пустые - в каждом ровно по 10 грамм свинца Ещё 20 грамм зашиты в носовой части модели для общей балансировки массы. Это делаю для придания модели бОльшей устойчивости (чтобы "ветром" не сдуло, или случайно задев чем-то). Так же это позволяет элементам ходовой части, в частности опорным каткам принимать форму опорной поверхности, исключая зависания в воздухе (актуально для подвижных подвесок моделей, как было на моих Т-26). Суммарной массы только картона для этого не хватает. Ну и плюс слегка тяжёленькую модель приятнее держать в руках Главное не переусердствовать

картон - это вам не какой-нибудь картон, а конструкционный материал!
© Professor T-26
Смоляные отливки для нужд картонного моделизма
Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#33718
Виктор М.
( maps )

Старейшина
Постов: 719
graphgraph
Репутация: 21
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: Тюмень День рождения: 02/16
Re:Т-60 завода №37 (самодел) 9 мес. назад (20.11.2016 08:05)
Ювелирно!

Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#33721
Дмитрий
( samohod )

Основатель
Постов: 2130
graphgraph
Репутация: 221
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: Рыбинск День рождения: 12/29
Re:Т-60 завода №37 (самодел) 9 мес. назад (20.11.2016 12:17)
ЖЕСТЬ!!!

Любое дело сложное. Ищите то дело, сложность которого вам будет в удовольствие.
Лишь в конце мы обычно узнаем, с чего нужно было начинать.
Старайся делать хорошо - хреново само получится!
Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#33738
Professor T-26
Новичок
Постов: 41
graphgraph
Репутация: 16
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: Россия
Re:Т-60 завода №37 (самодел) 9 мес. назад (20.11.2016 19:43)
Глушитель

Продолжаем дела жестяные

Ещё на стадии выбора прототипа для себя решил, что буду делать модель с классическим глушаком, а не ГАЗовским. Как-то больше он подходит чисто внешне к образу Т-60 что ли...

Раструб выгнул из 2 половинок, вырезанных из жести. Изначально фланцы были широкими для удобства гибки и склейки. Затем обрезал.

Сложнее было с изогнутым коленом глушителя... Уж больно мелкая деталь чтобы из развёрток клеить и обтачивать... Вспомнил опыт работы над глушителями серии моделей Т-26, где имелась схожая по конфигурации и назначению деталь. Сделал её из стержня от ручки подходящего диаметра. И вот тут расскажу чуть подробнее для тех, кто решит воспользоваться советом.

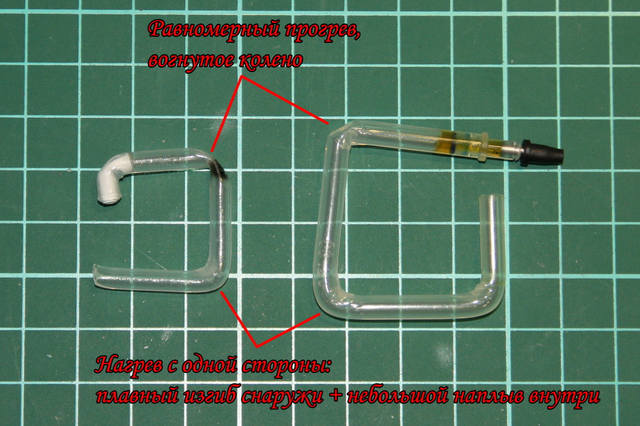

Вроде всё просто - греем стержень над свечкой и сгибаем... Так вот, если стержень вращать во время нагревания (вполне логично, чтобы равномерно нагрелся), то при сгибании Вы получите вогнутое колено (см. фото), т.к. стержень полый, и материал идёт по пути наименьшего сопротивления. Если вставить стержень из мягкой проволоки, то при сгибании получается огромный радиус. Чтобы его уменьшить приходится опираться стержнем об упор/кромку чего-либо, что влечёт неисправимые деформации на мягкий пластик разогретого стержня...
Выход нашёлся очень простой и довольно эффективный: надо греть стержень только с одной стороны, не вращая (с той стороны, где будет внутренний угол сгиба). При этом наружный слой тоже нагревается, но меньше, позволяя практически автоматически получать красивый и очень ровный изгиб снаружи. Побочный эффект - небольшой наплыв (утолщение) в зоне внутреннего угла сгиба. Его я слегка срезаю модельным ножом или бритвой и прохожусь шкурочкой. В итоге получаем простой и эффективный способ изготовления гнутых полых трубок.

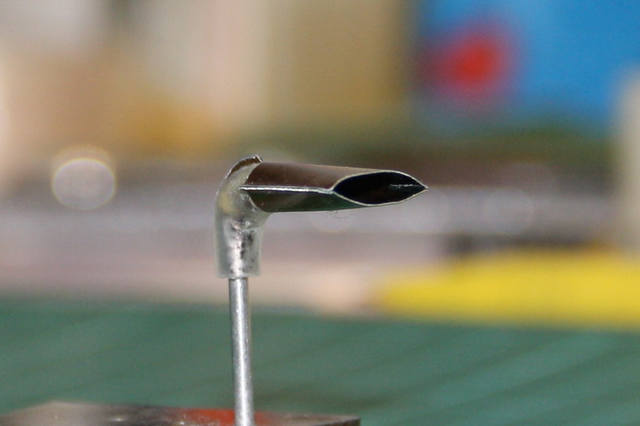

Гребешок вырезал так же из жести. Соединил раструб с трубкой на тамиевскую двухкомпонентную шпаклёвку + небольшая арматура их проволочки.
