Т-60 завода №37 (самодел) 6 мес., 4 нед. назад (02.10.2016 13:09)
Доброго времени суток, уважаемые коллеги по хобби!

На этом форуме пишу впервые, посему разрешите представиться: Иван aka Professor T-26 или же просто Profess, 28 лет, в картонном моделизме (во всех формах его проявления) с дошкольного возраста. Модели проектирую и создаю сам с нуля. Любимая тематика - БТТ РККА 30-40 г.г. Основной пропиской до недавнего времени был форум Картонной армии, но что-то там стало совсем глухо Некоторых старых знакомых заметил на этом сайте, посему решил и сам здесь разместиться.
Для тех, с кем ещё только предстоит познакомиться, приведу несколько ознакомительных ссылок на мои работы:

Т-26 обр. 1935 г (самодел): www.cardarmy.ru/forum/viewtopic.php?f=9&t=4581

Т-26 обр. 1939 г. (самодел): www.cardarmy.ru/forum/viewtopic.php?f=9&t=5006

СУ-122 (самодел): www.cardarmy.ru/forum/viewtopic.php? t=2752&sid=9ab2e05b5f6e59a688984ae2804e78be

Работы на сайте DishModels: www.dishmodels.ru/glr_main.htm?mode=Y&a=Иван&al=Яковлев (данную ссылку придётся вручную копировать, почему то обрезается ссылка)

Теперь собственно о модели Т-60.
Работу над моделью начал 2 года назад, осенью 2014 года.
На целый год работа была прервана грандиозным ремонтом, переездом и прочими важными делами. И вот, теперь, пока двухмесячный сынишка мирно спит, новоиспечённый папа может продолжить заниматься любимым хобби
Повторяться не хочется, поэтому кому будет интересно, может полистать тему по начальному этапу постройки модели вот здесь: (Тема на Картонной армии: www.cardarmy.ru/forum/viewtopic.php?f=9&t=5226)

За сим будем считать вступительную часть оконченной, далее непосредственно освещение процесса создания модели.

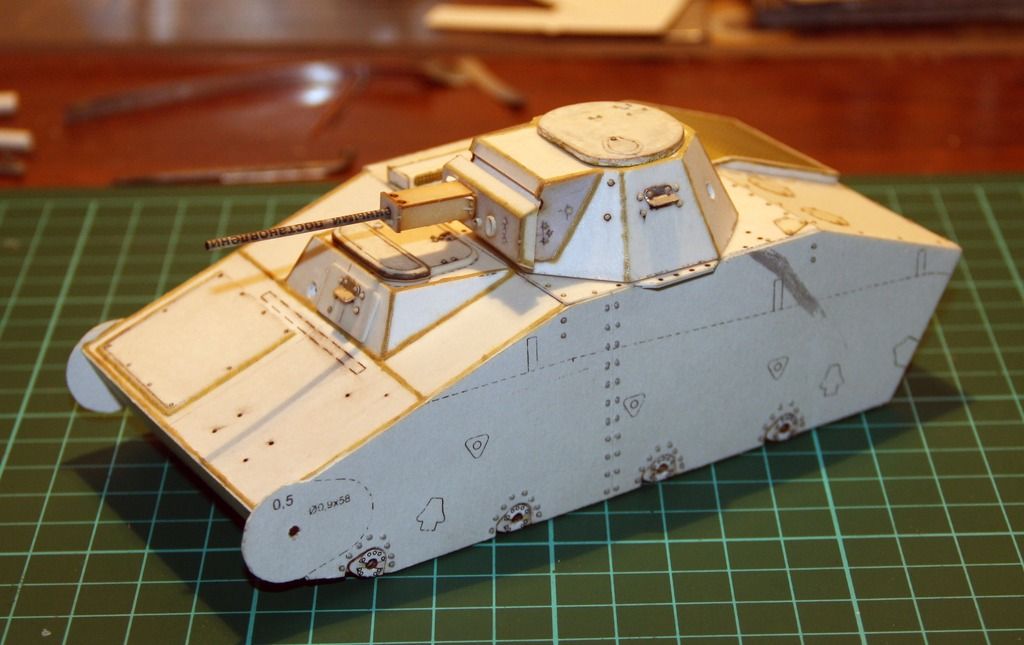

Чтобы не быть совсем голословным, добавлю пару промежуточных фото модели (прощу прощения, если некорректно вставились фото, пока не до конца понял как тут принято):




картон - это вам не какой-нибудь картон, а конструкционный материал!
© Professor T-26
Смоляные отливки для нужд картонного моделизма
Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#32880
Professor T-26
Новичок
Постов: 38
graphgraph
Репутация: 15
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: Россия
Re:Т-60 завода №37 (самодел) 6 мес., 4 нед. назад (02.10.2016 14:09)
В настоящий момент идёт работа над ходовой частью.

Опорные катки

Лазерная резка картона для нужд моделизма в настоящее время широко распространена. Я тоже применяю элементы, вырезанные лазером из картона, но по своим чертежам и в соответствии со своими технологиями изготовления.
Позволю себе описать несколько несложных технологических приёмов, используемых мною в отношении подобных деталей применительно к каткам.

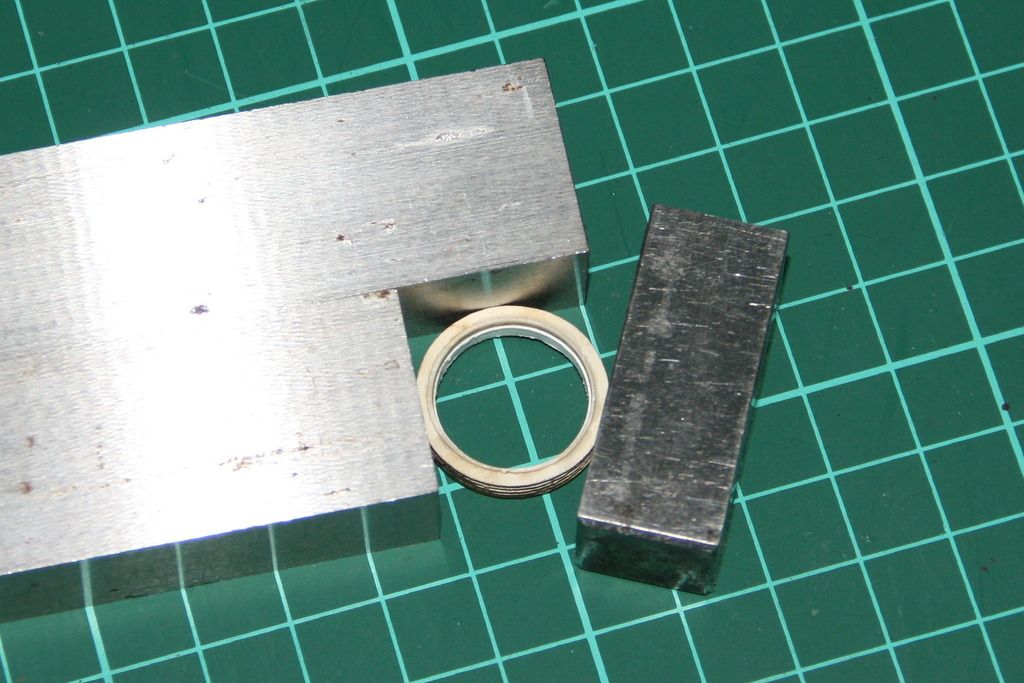

Думаю многие сталкивались с проблемой: необходимо собрать обод/бандаж/диск катка из нескольких одинаковых круглых деталей, доведя до заданной толщины. Обычно это называют "бутербродом".
