Су-7Б от ЮГа является разработкой нашего московского коллеги - Тимофея Николаевича.
И по сути, это первая из отечественных моделей, которая мне понравилась!
Тимофей, ещё раз огромное Вам спасибо за неё!

Ну-с, начнём-с.

Обложка с автографом автора:

Ну и буквально пару слов о журнале. Разработка хоть и интересная ,но в тоже время трудная.
Трудная, ИМХО, своей необычностью - начиная от отсутствия каркаса (уже непривычно),
и заканчивая тем, что все швы реально взяты с прототипа.(только
одного шва нет на настоящем Су7, но он есть на модели)
На мой взгляд, не хватает текстовой инструкции (очень не хватает), но это ИМХО.
По сути, эта модель как первоклассная головоломка - сложная и занимательная.
С инструкцией по сборке СУ7 я провел просто уйму часов в позе лотоса и медитациях,
но всё же надеюсь, с помощью автора, решить все трудности и вопросы.

Начну сборку с допов - кресла пилота и кабины - они в свободном доступе,
поэтому ссылку я приведу чуть ниже.

Плюс есть ещё доработка фонаря, поэтому его я тоже выложу.

Удачи нам!

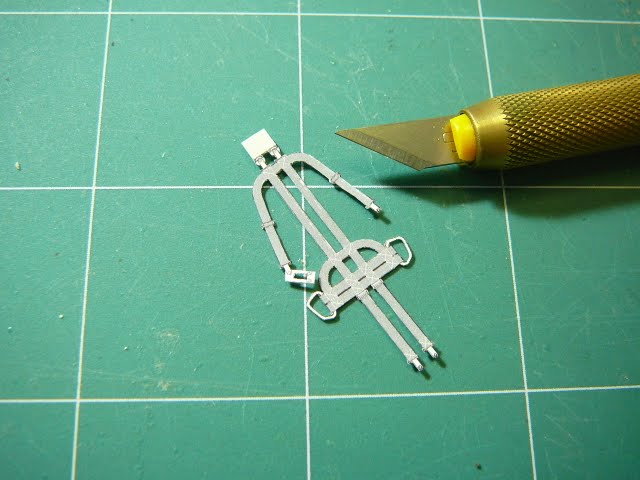

Кресло решил начать с ремней

потом ограничители разброса рук катапульты

и само кресло

кресло, лучше разрезать на части и только потом склеивать- так вроде легче.
кабина следует....

А вот и само кресло пилота в формате pdf (всё на депозите, весит 14 метров)
depositfiles.com/files/ot252ys6j (перезалито 20.01.12)
И конечно же новый фонарь! Ну как новый?! Шпангоуты для изготовления
болванки.
Тимофей предлагает изготовить всё из более тонкой бумаги, чем я использовал - но это дело вкуса.
У меня 0.5 мм картон.

Забыл про сам файл ;)
Он на депозите depositfiles.com/files/ts6p9u9u1 (перезалито 21.01.12)
Там же и инструкция к нему.

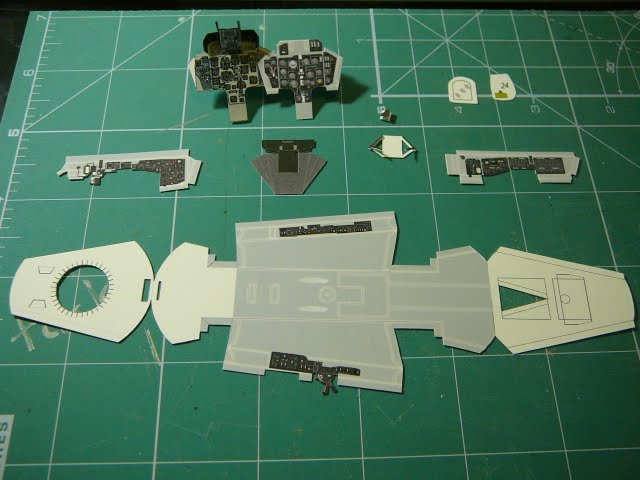

Пока резал кабину, решил показать отличия "допа" от журнального варианта:


как говориться - почувствуйте разницу.

Единственное, о чем хочу предупредить - следите за размерами при распечатке допов!
Лучше всего сделать пару контрольных замеров одной и той же детали из допа и из оригинала,
чтобы избежать никому ненужных ошибок.

и пока промежуточный результат:




Из ошибок (!) - кресло пилота по ширине не проходит в люльку кабины.
Видимо, кто-то забыл учесть толщину ограничителей дет. 279.
Совет - распечатайте кресло немного перемасштабировав его в меньшую сторону.
(сам не пробовал, но думаю поможет)
И не спешите клеить кресло в кабину, там будет ещё пара нюансов (!) - но об этом позже.

pavel, а случаем не знаете, на основе каких чертежей сделана модель? Конечно, понимаю, что это вопрос к разработчику. На мой взгляд, для моделей-копий крайне полезно знать на основе какой исходной графической информации разработана модель. Издатели тактично об этом умалчивают

Я отвечу за Павла. Модель разрабатывал Тимофей Николаевич Киянский, а он очень и очень близко знаком с этими самолетами. Поэтому с достоверностью модели все в порядке. Ну а назвать чертежи скорей всего не получится, поскольку как я понял разработчик активно использовал не опубликованные в широкой прессе материалы.

MBA,Тимофей говорил мне с какого самолета он делал модель, только я вот не запомнил, каюсь.
Но если у Вас есть какой-то конкретный вопрос, то можете обратиться к Тимофею лично.
(Сразу скажу, что на обложке помещено фото самолёта Су-7БМ, написано Су-7Б, а внутри - Су-7 БМК.)

Что до чертежей, то они есть на сайте "Уголок неба" + много фото на сайте "Су-7 кто помнит".
В яндексе по запросу Су-7 выскакивает туча картинок и среди них, кстати, есть неплохие чертежи.
вот примеры:
army.lv/ru/su-7/shemi/320/137#info
crimso.msk.ru/Site/Crafts/Craft22185.htm

И пару слов хотел бы процитировать с другого сайта, где Тимофей писал:
".....Спорить можно и за микрон, но. Да будет вам известно, что самолёты являются изделиями мелкосерийными, часто изготавливаются на разных заводах и всегда имеют кучу индивидуальных особенностей (в формуляре даже раздел есть такой "Индивидуальные особенности"). Для моделистов необходимо просто канонизировать какой-нибудь чертёж, понимая, что во всех случаях это не что иное как собирательный образ самолёта, существовавшего во многих тысячах индивидуальных экземпляров. "

C удовольствием буду наблюдать, Паш, удачи!!!

Павел, спасибо, "Су-7 кто помнит", очень интересно... Да, это очень здорово, когда разработчик тесно знаком с прототипом. Исключительный случай! Может быть такими и должны быть модели.
А посты Тимофея Николаевича я читаю с большим интересом и пользой для себя и вполне ему доверяю. Тоже приобрел эту модель, собрать ее пока не хватает духа и ...времени
