Как собирать крыло.
(1 чел.) (1) Гость
ВнизСтраница: 12
Сообщения темы: Как собирать крыло.
#9840
Necroscope
Ветеран
Постов: 441
graphgraph
Репутация: 75
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Как собирать крыло. 6 г., 8 мес. назад (18.02.2013 10:06)
Доброго дня коллеги.
Возник вопрос - как правильно и аккуратно собрать крыло?
Основная проблема с которой я столкнулся - бумага либо провисает, либо выпирает над каркасом.
Единственное решение которое для меня неплохо работает - подклеить вровень с нервюрами черновую поверхность. Однако это решение весьма трудоёмко и требует идеальной подгонки поверхности под обшивку.

Прошу высказыватся.

Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#9841
Алексей
( Volkman )

Модератор
Постов: 1607
graphgraph
Репутация: 122
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской aleontev81 Страна, город: Россия, Москва День рождения: 11/15
Re:Как собирать крыло. 6 г., 8 мес. назад (18.02.2013 10:16)
А какая плотность бумаги? Какой каркас?

Нет большого толка в многословном разглагольствовании о деле, которым не владеешь практически. (А.Н. Крылов)
Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#9842
Necroscope
Ветеран
Постов: 441
graphgraph
Репутация: 75
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Re:Как собирать крыло. 6 г., 8 мес. назад (18.02.2013 10:49)
Алексей писал(а):
А какая плотность бумаги? Какой каркас?

180 г\м2, металлизированная(что усложняет, так как на отблеск видно любой дефект).

Каркас вот такой. Это не крыло, но смысл не меняется. Надо было топик назвать правильно, чтобы другим искать было проще.


Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#9849
pavel
Ветеран
Постов: 320
graphgraph
Репутация: 46
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: Россия, Ярославль День рождения: 02/17
Re:Как собирать крыло. 6 г., 8 мес. назад (18.02.2013 13:30)
имхо, нужно подклеивать офиску под мелованную бумагу:
я бы вырезал два куска по форме самого "крыла" (в профиль) с отступом в сантиметр,
и приклеил бы их на контактный безводный клей.
Это бы придало больше прочности в местах соприкосновения обшивки с каркасом и защитило бы от провисания и выпячивания.
Скрытый текст (Spoiler) / полноразмерные фотографии


Либо можно позаимствовать конструкцию крыла с су-7 от Тимофея:
там он тоже столкнулся с той же проблемой (с мелованной бумагой)
Скрытый текст (Spoiler) / полноразмерные фотографии


Как бы там ни было, суть в том, что меловку лучше клеить не на ребра каркаса, а на сплошные большие поверхности.,
либо нужно как-то усиливать выкройки, чтоб избежать провисания...

Ценность идеала в том, что он удаляется по мере приближения к нему.
Ганди Махатма
Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#9850
aZrael
Основатель
Постов: 3307
graphgraph
Репутация: 197
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Re:Как собирать крыло. 6 г., 8 мес. назад (18.02.2013 13:35)
Ничего не понимаю - но кажется все крылья что мне доводилось собирать на моделях собирались именно таким образом.
От И-16 и до F-14 включительно.
Проблем не припомню.

Основные правила
1. не давить.
2. НЕ ДАВИТЬ.
3. НИКОГДА НЕ ДАВИТЬ!!!
4. не тянуть.
5. подготовить каркас (сошкурить/срезать в хлам) так что б обшивка садилась без натяжения.
6. на торцы нервюр и лонжеронов - густой момент-кристалл. На края замыкающие - чтонить более цепкое (Strong&Safe например)
ну и как завершение
7. Не давить при установке;)

Не страшно где-нибудь выглядеть неопытным. Хуже, не зная ничего, считать себя профессионалом.
Полагаю, результат можно назвать «позорным провалом», но я предпочитаю термин «наработка опыта».@
Глаза боятся, руки из жопы, но я не сдаюсь!
Коротко о себе: Не рекомендую.
Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#9857
Александр
( Alex 55 )

Старейшина
Постов: 688
graphgraph
Репутация: 95
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
ICQ#: 414271198 Пол: Мужской Страна, город: Белгород День рождения: 07/30
Re:Как собирать крыло. 6 г., 8 мес. назад (18.02.2013 21:36)
Ну и стиродур(пенопласт) в крыло тоже можно добавить, чтоб ошивка не провисала. Тогда можно несильно пп.1-3 )

Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#9858
МихАлПыр
Местный
Постов: 232
graphgraph
Репутация: 50
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: Россия, Нижний Новгород - Краснодар День рождения: 10/17
Re:Как собирать крыло. 6 г., 8 мес. назад (18.02.2013 21:43)

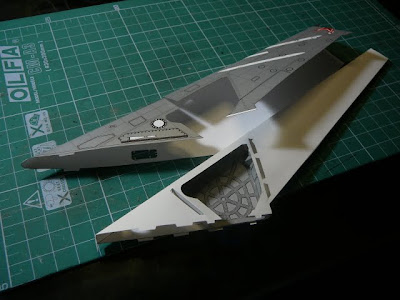

Вот тоже вариант:


Как раз для мелованной Хаябусы делал

Последнее редактирование: 18.02.2013 21:45 Редактировал МихАлПыр.
Делай ВЕЩИ красиво!
Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#9870
Алексей
( Top_gan44 )

Бывалый
Постов: 74
graphgraph
Репутация: 27
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Re:Как собирать крыло. 6 г., 8 мес. назад (19.02.2013 08:29)
Есть очень простой способ избежать выпирания ребер каркаса крыла. А именно, приклеивать обшивку только к задним лонжеронам (снизу, по мере необходимости можно еще приклеить вокруг вырезов, например под ниши шасси). Таким образом, бумага лежащая свободно на каркасе, сохраняет приданную ей форму, за счет собственной упругости.

Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#9872
Михаил К.
( Mixer27 )

Основатель
Постов: 1697
graphgraph
Репутация: 198
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: Россия, Белорецк День рождения: 08/27
Re:Как собирать крыло. 6 г., 8 мес. назад (19.02.2013 09:22)
Алексей писал(а):
Есть очень простой способ избежать выпирания ребер каркаса крыла. А именно, приклеивать обшивку только к задним лонжеронам (снизу, по мере необходимости можно еще приклеить вокруг вырезов, например под ниши шасси). Таким образом, бумага лежащая свободно на каркасе, сохраняет приданную ей форму, за счет собственной упругости.
У меня выперание каркаса крыла наблюдалось когда клеил на ПВА, при использованию UHU от этого эффекта удалось избавиться

Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
#9873
BigFather
( tdgb )

Ветеран
Постов: 256
graphgraph
Репутация: 55
Пользователь в оффлайне Кликните здесь, чтобы посмотреть профиль этого пользователя
Пол: Мужской Страна, город: Россия, Орск День рождения: 05/29
Re:Как собирать крыло. 6 г., 8 мес. назад (19.02.2013 09:46)
С Алексеем соглашусь. Вот с своём Лайтнинге в точности такой метод опробовал, результатом доволен.

Для добавления сообщений Вы должны зарегистрироваться или авторизоваться
